Pruebas de doble función para líneas de producción de paneles solares con eficiencia de 2000 pcs/hora
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | YOHA |
| Certificación | CE |
| Número de modelo | YH-PLIV |
| Cantidad de orden mínima | 1 |
| Precio | Contact Us |
| Detalles de empaquetado | Cajas de madera |
| Condiciones de pago | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | Podemos proporcionar un suministro estable a largo plazo. Para más detalles, póngase en contacto con |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
En WeChat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.
xDatos del producto
| Rango de ensayo efectivo | Las demás: | Espectro | Se aplicará la norma IEC 60904-9. |
|---|---|---|---|
| No uniformidad de la intensidad luminosa | Se aplicarán las siguientes medidas: | Grado de inestabilidad de la irradiación | Se aplicarán las siguientes medidas: |
| Consistencia de los resultados del ensayo | ≤ ± 0,5% AAA | Error de la prueba | ≤ 1% AAA |
| Resaltar | IV EL Probador integrado,Pruebador integrado de doble función |
||
Descripción de producto

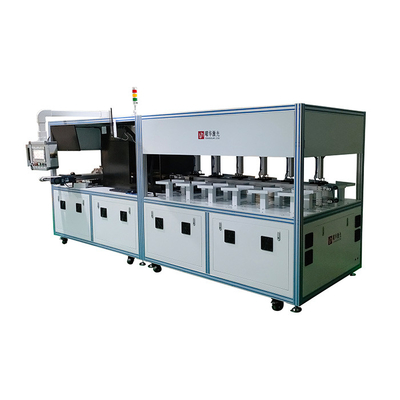

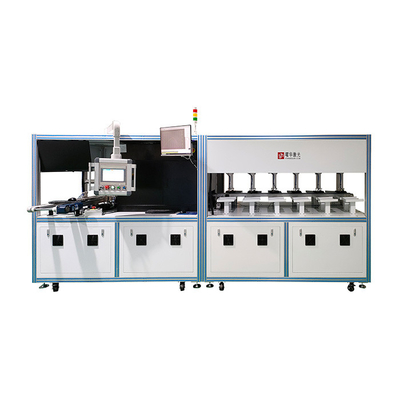

Prueba integrada automática de células solares EL+IV
Aplicación:
ElIV EL Probador integradoestá diseñado paralínea de producción de paneles solaresintegración, que permita a los fabricantes realizar una clasificación precisa, análisis eléctrico (ensayos IV) y detección de defectos (ensayos EL) en un solo sistema.Ideal para los fabricantes de paneles fotovoltaicos que requieren un control de calidad integral.
Características de la máquina:
-
Pruebas de doble función: Combina unaPruebador IVyEL Testeren una unidad simplificada, ofreciendo una alta fiabilidad y precisión para la evaluación de las células solares.
-
Fuente de luz avanzada: Equipado con lámparas de xenón importadas de alta potencia y larga duración (conforme a la IEC/JISC) para una fiabilidad constantelínea de producción de paneles solareslas pruebas.
-
Adquisición de datos de gran precisión: Utiliza tarjetas de datos síncronas de cuatro canales importadas y cargas electrónicas superlineares para garantizar un error de ensayo de ≤ 1% en las propiedades eléctricas.
-
Detección sin contacto: Protege las celdas solares contra daños secundarios durante elPruebas intravenosasyPruebas de EL.
-
Integración sin problemas: Completamente compatible con sistemas automatizadoslínea de producción de paneles solaresflujos de trabajo, que admiten un rendimiento de 2000 pcs/hora.
IV EL Especificaciones técnicas del probador integrado
| Categoría | Parámetro | Especificación/rendimiento | Las notas |
|---|---|---|---|
| Parámetros básicos | Rango de ensayo efectivo | Las medidas de seguridad se aplican a los vehículos de la categoría M2 | Compatible con las celdas solares estándar |
| Alcance de prueba de potencia | 0W-20W | Cobertura completa del espectro de potencia | |
| Fuente de luz | Espectro de las lámparas de xenón de pulso | Conforme con la norma IEC60904-9, JISC8933 (grado A) | Lámpara de xenón de larga duración importada para establesPruebas intravenosas |
| Rango de intensidad de luz | 20-123 mW/cm2 (ajustable de forma continua) | Intensidad de referencia: 100 mW/cm2 | |
| Uniformidad de la luz | ≤ ± 2% | Norma de grado AAAA | |
| Estabilidad de irradiación | ≤ ± 2% | Norma de grado AAA | |
| Prueba de la exactitud | Consistencia de los resultados | ≤ ± 0,5% | Norma de grado AAA |
| Error de propiedad eléctrica | ≤ 1 por ciento | Validación mediante repeticiónPruebador IVyEL Testerciclos | |
| Duración del flash único | 10 a 100 ms | Personalizable para determinadoslínea de producción de paneles solaresNecesidades | |
| Rango de medición del voltaje | Las demás: | Resolución: 1 mV | |
| Rango de medición actual | Se aplicará el procedimiento siguiente: | Resolución: 1 mA | |
| Parámetros de ensayo | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | Caracterización eléctrica completa paraIV EL Probador integrado | |
| Productividad | Velocidad de funcionamiento | 2,000 células/hora (en promedio 1,8 segundos/célula) | *Excluye el tiempo de carga/descarga; la velocidad varía según los elementos de ensayo/la precisión |
| Tasa de fragmentación | ≤ 0,05% | Solo daños causados por la máquina (excluidos los defectos de las materias primas) | |
| Control de defectos | A→B Tasa de exceso de juicio | ~ 6% | Fórmula: (grado A erróneamente juzgado como grado B) /Total de ensayos |
| Tasa de defectos no detectados de grado B | ≤ 0,3% | Fórmula: (defectos de grado B no detectados) /Total de ensayos | |
| Requisitos | Fuente de alimentación | Las partidas de los componentes de las máquinas de ensayo se utilizarán en el ensayo de la máquina. | Se requiere una puesta a tierra fiable |
| Presión del aire comprimido | 5 a 8 kg/cm2 | Fuente de aire estable paralínea de producción de paneles solaresintegración |
Requisitos medioambientales para la integración de la línea de producción de paneles solares:
-
Espacio: Sala de ensayo dedicada de 3 × 6 m (iluminación < 100 lux) con control de temperatura de 25 °C.
-
Servicios públicos:
-
Potencia de conexión a tierra estable de 220 V/2 kW
-
Fuente de aire comprimido (5-8 Kg/Cm2)
-
-
Flujo de trabajo: Área de almacenamiento de celdas pre-condicionada para garantizar la consistencia de la temperatura ambiente durante el proceso de almacenamiento.Pruebas IV-EL.
¿Por qué elegir nuestro sistema de pruebas integrado IV EL?
Como una tecnología de vanguardiaIV EL Probador integrado, este sistema de doble función revoluciona el control de calidad enlíneas de producción de paneles solaresCombinando sin problemasPruebas intravenosas(análisis de corriente y tensión) yPruebas de ELDiseñado para precisión y eficiencia, elimina la intervención manual en un 80% y alcanza una precisión de reconocimiento de defectos del 99,7%.garantizar una integración impecable en los flujos de trabajo de fabricación automatizados.
