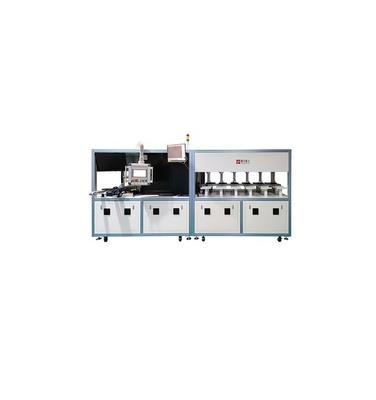

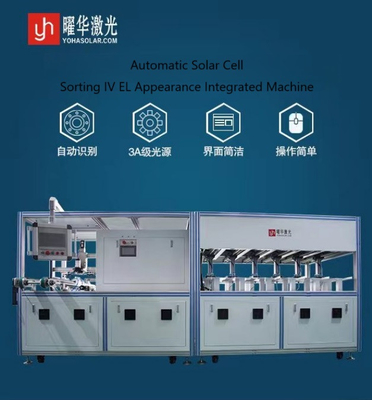

Máquina integrada de clasificación automática de celda IV EL

I. Sobre elIV EL Máquina integrada de clasificación

• Nombre del equipo: Celda solar EL y máquina de clasificación automática de potencia
  (Este equipo avanzado no sólo es unIV EL Máquina integrada de clasificaciónLa tecnología de la tecnología de la informaciónIV PruebasyEL Pruebaspara la evaluación automatizada de las células solares.)

• ModeloYH-ZDFX-2400: ¿Cómo se llama?IV EL Máquina integrada de clasificación

• Diagrama de las dimensiones generales de la instalación:

• (Ver el diagrama proporcionado para las especificaciones de diseño detalladas) el sistema está diseñado para un funcionamiento continuo en un sistema de alto rendimientoLínea de producción de paneles solares¿ Por qué?

II. Información aplicable sobre las celdas

• Celdas solares policristalinas y monocristalinas con dimensiones que van desde los 156 mm hasta los 220 mm

• Deformación ≤ 3 mm

• 2 a 6 barras de bus, 9 barras de bus

• Celdas planas de grado A (con una tasa de rendimiento superior al 98%)

Esto...IV EL Máquina integrada de clasificaciónse utilizará para ensayos de productos cualificados.

III. Principales parámetros técnicos y de rendimiento

1. Capacidad:

   • Velocidad de funcionamiento de referencia real: 2200 piezas por hora

   • La velocidad media es de aproximadamente 1,6 segundos por pieza.

   • Nota: Esto no incluye el tiempo para recoger y descargar las células solares y cambiar las bandejas de carga.

2. Tasa de rotura:

   • ≤ 0,05% (Este parámetro se refiere a la rotura causada por la propia máquina, excluida la rotura del material).

3. Tasa de juicios falsos:

   • Aproximadamente 6% (La proporción específica se determinará mediante negociación en función de los procedimientos y normas de inspección de la Parte A).

   • Calculación: El número de células A juzgadas erróneamente como B dividido por el número de células seleccionadas por la máquina.

4. Tasa de juicios equivocados:

   • ≤ 0,3% (La proporción específica se determinará mediante negociación en función del proceso y las normas de inspección de la Parte A).

   • Calculación: El número de células B que la máquina ha perdido dividido por el número de células seleccionadas por la máquina.

Cuadro de especificaciones técnicas

IV. Objetos de inspección

• Inspección sin contacto: Diseñado para evitar daños secundarios durante el proceso de inspección.

• Sistema específico de adquisición de imágenes: No se requiere cuarto oscuro, garantizando una alta calidad de imagen.

• Alta eficiencia de las inspecciones: El sistema puede integrarse en la línea de producción para la inspección en línea, desempeñando un papel crucialIV Pruebas.

• Algoritmo de inteligencia artificial: Permite la identificación automática de defectos sin intervención humana.

• Amplia gama de aplicaciones: Apto para varios tipos de obleas de silicio o células solares, lo que lo hace versátil en unLínea de producción de paneles solaresel medio ambiente.

- ¿ Qué es eso?IV EL Máquina integrada de clasificaciónComposición

1. Diagrama estructural:

   • (Véase el diagrama estructural para conocer el esquema completo del sistema).

2. Caja de materiales:

   • Cuatro cajas de material proporcionadas, dos en uso y dos como respaldo, alternando en uso.

3. Sistema de inspección visual:

   • Sistema de software propietario que admite sistemas integradosIV PruebasyEL Pruebaslas funciones.

4. Conjunto de herramientas de inspección de automatización:

   • Algoritmos de alto rendimiento y precisión para diversas inspecciones de clasificación; clasificaciones definidas por el cliente y datos de diferencia de color.

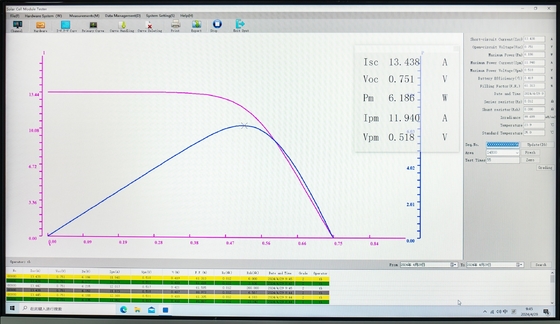

5. IV Pruebas:



   • Irradiación total: 100 mW/cm2

   • Uniformidad de la radiación: ≤ ± 2%

   • Estabilidad de la radiación: ≤ ± 2%

   • Duración del pulso de radiación única: 10ms 60ms

   • Función de recuento de flashConteo de flash con función de reinicio.

   • Duración de la lámpara de xenón: 100.000 destellos

   • Dirección de irradiación: Emisión vertical hacia abajo

   • Rango de medición:

     • Área de ensayo efectiva: 220 mm × 220 mm

     • Rango de ensayo efectivo: 0,1 W 10 W

     • La tensión de medición: 1V (Resolución: 1mV, rango: 1/16384)

     • Corriente de medición: 10A (Resolución: 1mA, rango: 1/16384)

     • Temperatura ambiente: 15°C ∼ 35°C (Resolución: 0,1°C)

   • Precisión de las mediciones:

     • Repetitividad: ± 1%

     • Error de medición: 2%

   • Método de medición:

     • Cuatro cables de medición, contacto de amortiguador neumático, contacto de sonda delantera, contacto trasero.

   • Parámetros de medición:

     • El objetivo de la evaluación es evaluar los resultados obtenidos en el ensayo de la calidad de los productos.

   • Intervalo de medición5 segundos.

Este sistema de prueba intravenosa se destaca como una solución de vanguardia para la caracterización de las células solares,Combinando ingeniería de precisión y fiabilidad de grado industrial para ofrecer un rendimiento inigualable en el análisis de parámetros eléctricosSu avanzado módulo de ensayo intravenoso está meticulosamente diseñado para laboratorios y líneas de producción que requieren resultados muy precisos y repetibles en condiciones controladas.

La máquina integrada de clasificación IV EL puede ser una gran opción para su línea de producción de paneles solares.Las pruebas de EL y la clasificación de células solares pueden hacer que su línea de producción de paneles solares sea más sofisticada y eficienteTambién puede funcionar como una máquina de clasificación de células solares, las células solares se clasifican de acuerdo con la prueba IV y la prueba EL.
