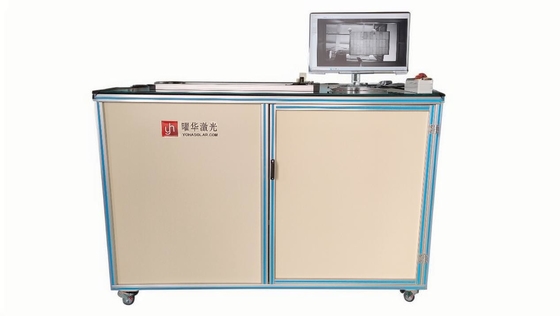

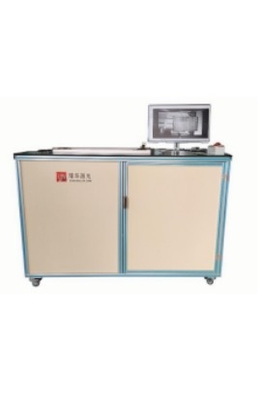

Prueba automática de defectos de paneles solares EL para ensayos de defectos de electro luminiscencia en la línea de producción
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | YOHA |
| Certificación | CE |
| Número de modelo | Se trata de un vehículo de la categoría YHEL-2400 |
| Cantidad de orden mínima | 1 |
| Precio | Contact Us |
| Detalles de empaquetado | Cajas de madera |
| Condiciones de pago | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | Disponible para suministro a largo y corto plazo |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
En WeChat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.
xDatos del producto
| Modo de disparo | Configuraciones de cámara única/doble optimizadas para EL Tester | Configurable | Objetivo/Ganancia/Tiempo/Gamma/Contraste |
|---|---|---|---|
| Módulos | Pruebas monocristalinas/policristalinas para la línea de producción de paneles solares | Fuente de alimentación | Se puede ajustar de 0 a 60 V/0 a 10 A. |
| Medio ambiente de trabajo | Funciona a -10°C a 40°C | ||
| Resaltar | Tester de defecto de electro luminiscencia del panel solar,Prueba EL del panel solar de la línea de producción,Prueba automática del panel solar EL |
||
Descripción de producto
Introducción
Este documento detalla las especificaciones y el rendimiento del probador automático de paneles solares EL, un módulo esencial en cualquier línea de producción de paneles solares diseñado para ensayos precisos de defectos de EL.
Nuestro sistema está diseñado como un EL Tester avanzado específicamente optimizado para aplicaciones de EL Tester de gran tamaño de panel, que ofrece una inspección exhaustiva de módulos solares en todas las etapas de producción.Este EL Tester detecta efectivamente las grietas ocultas, fragmentos, soldadura defectuosa, rupturas de la red y otras anomalías críticas para la eficiencia, capacidades que lo hacen indispensable para las implementaciones de venta de pruebas de electro luminiscencia.Este proceso de detección integral es crucial para el control de calidad en un entorno de venta de pruebas de electro luminiscencia en una línea de producción de paneles solares ocupada.
1Especificaciones del probador EL
| Componente | Descripción de las especificaciones |
|---|---|
| 1.1 Caja oscura | • Material: perfil de aleación de aluminio con paneles de aluminio y plástico • Diseño: estructura ligera para el transporte/instalación del probador EL • Función: el bloqueo de la luz externa garantiza resultados precisos de las pruebas de venta de Electroluminescencia; los paneles interiores reflectantes mejoran la imagen del EL Tester de gran tamaño del panel |
| 1.2 Modo de disparo | Configuraciones de cámara única/doble optimizadas para los flujos de trabajo del probador EL en entornos de línea de producción de paneles solares |
| 1.3 Puntos de vigilancia | Etapas críticas de detección: fases de prelaminado y postlaminado de las operaciones de la línea de producción de paneles solares |
| 1.4 Cámaras | • Marcas: sensores Sony/Nikon • Refrigeración: doble refrigeración CCD interna/externa para el funcionamiento sostenido del probador EL • Resolución: 2,31MP con detección de grietas de 0,5 mm • Adquisición: 1-60s ajustable, garantizando la precisión en las evaluaciones de venta de pruebas de electro luminiscencia |
| 1.5 Fuente de alimentación | Salida ajustable de 0-60V/0-10A compatible con las demandas de energía del probador EL de gran tamaño del panel |
| 1.6 Ambiente de ensayo | Funciona a -10°C a 40°C, cumpliendo los requisitos de las instalaciones de la línea de producción de paneles solares |
| 1.7 Parámetros del probador EL | • Configurable: objetivo/ganancia/tiempo/gamma/contraste • Módulos: Pruebas monocristalinas/policristalinas para la línea de producción de paneles solares |
2Configuración del probador EL
- Chasis × 1
- Vidrio templado de 8 mm × 1
- Unidad de alimentación × 1
- El ordenador × 1
- Software especializado × 1
- Cámara × 1
- Cuadro de control eléctrico × 1
- Se integra fácilmente en cualquier línea de producción de paneles solares.
3Especificaciones de funcionamiento
| Parámetro de rendimiento | Descripción de las especificaciones |
|---|---|
| Tecnología única | Tecnología patentada EL Tester garantiza un rendimiento estable y una detección de mayor eficiencia de conversión de energía |
| Velocidad de prueba rápida | El flujo de trabajo optimizado del probador EL logra un escaneo rápido, crítico para las operaciones de la línea de producción de paneles solares de gran volumen |
| Funcionamiento continuo las 24 horas | El diseño robusto del probador de EL admite demandas de venta de pruebas de electro luminiscencia ininterrumpidas en entornos de líneas de producción de paneles solares |
| Estructura racional | La configuración del probador EL de gran tamaño permite una instalación/mantenimiento simplificados en todas las instalaciones de producción |
| Configuración óptima | La sinergia de los componentes del sistema maximiza el rendimiento para los compromisos de venta de pruebas de electro luminiscencia |
| Panel de control programable | Interfaz fácil de usar EL Tester permite protocolos de prueba de línea de producción de paneles solares personalizables |
| Imagen de dos etapas | La imagen del módulo orientado hacia abajo soporta pruebas de pre/post-laminado a través de la tecnología EL Tester de gran tamaño de panel |
| Área de ensayo | El rango de detección de 1000 × 800 mm se adapta a las especificaciones completas del módulo de la línea de producción de paneles solares |

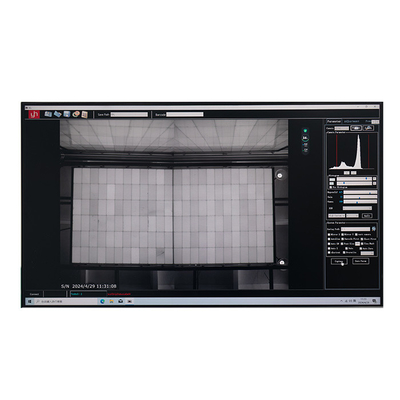

4Software de control dedicado
Interfaz específica de la industria para un funcionamiento intuitivo
Funcionalidad de búsqueda de fotos
Escaneo automático de códigos de barras y nombramiento de archivos; interfaz en chino; control de corriente constante; escaneo, categorización y almacenamiento con un solo clic;Haga doble clic para ampliar las imágenes para un análisis detallado de EL Tester
Criterios de defecto flexibles: manchas negras, líneas de cuadrícula rotas, fragmentos, etc.; estadísticas automáticas del tipo de defecto y generación de informes de texto para registros de ensayo de defectos EL simplificados
5. Amplia aplicación
Adecuado para módulos de silicio monocristalino y policristalino en todos los escenarios de ensayo de defectos EL.
6Principio de detección de defectos
El brillo de la electro luminiscencia (EL) es proporcional a la longitud de difusión del portador minoritario.Las regiones defectuosas con una menor longitud de difusión emiten menos luz, apareciendo más oscuro, identificando así los defectos de la obletera de silicio, la difusión, el grabado, la impresión, la sinterización u otros defectos del proceso.
7. Características clave
- Diseño abierto para obtener la máxima eficiencia
- Tester EL de alta precisión para línea de producción de paneles solares
- Cámara de alta definición con chips importados
- Dimensiones: 1730 × 1150 × 1200 mm
- Peso: 200 kg
