Perfil

Especificaciones:

Este sistema avanzado es unEL Testerdesarrollado por una empresa de primer nivelEL proveedor de máquinas integradas de clasificaciónSe ha diseñado específicamente para su integración en una línea de producción de paneles solares y cumple con los estrictos requisitos de la industria.Venta de pruebas de electro luminiscenciaEn la actualidad, la mayoría de los sistemas de procesamiento se utilizan para la fabricación de productos de alta calidad.Tamaño del panel grande el probador.

1. Principales especificaciones del equipo

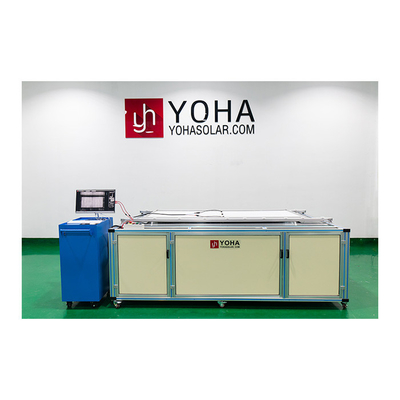

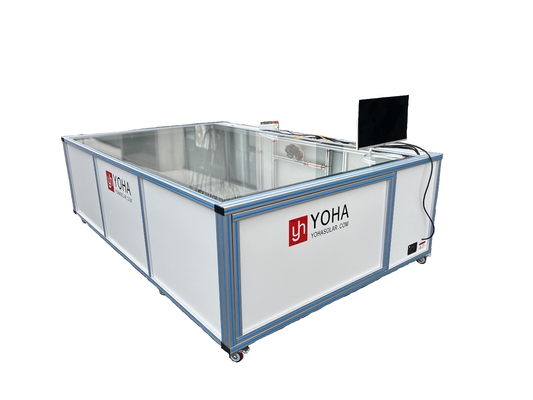

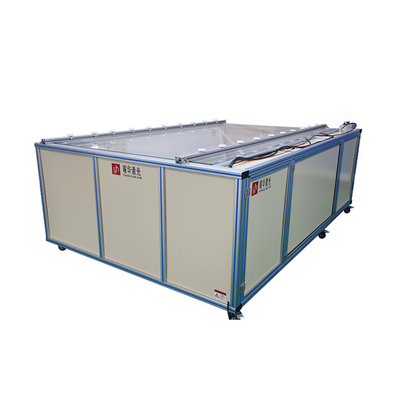

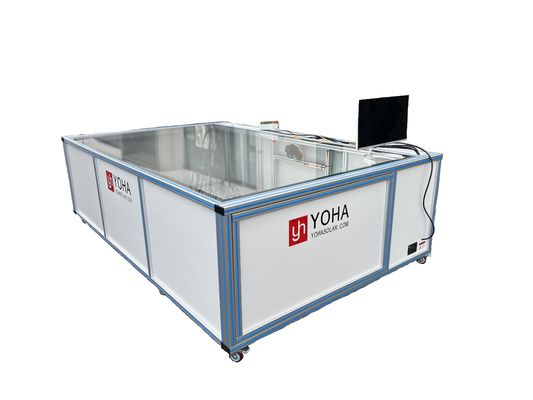

1.1 Caja oscura (perfiles de aleación de aluminio, paneles de aluminio y plástico)
La caja oscura cuenta con un diseño elegante y aerodinámico y una estructura ligera, lo que garantiza la portabilidad y la facilidad de instalación.que es esencial para mantener la exactitud de laEL TesterduranteVenta de pruebas de electro luminiscenciaLas paredes interiores están revestidas con paneles de aluminio y plástico reflectantes para mejorar la calidad de imagen de la caja oscura.

1.2 Modo de disparo
Soporta configuraciones de cámara única y doble para capturar imágenes de alta resolución críticas para la precisiónEL Testerlas operaciones.

1.3 Puntos de vigilancia

• Antes de la laminaciónMonitoriza los módulos solares antes de la laminación.
• Después de la laminación:Captura imágenes después de la laminación para detectar cualquier defecto de EL durante la laminación.Venta de pruebas de electro luminiscencia.

1.4 Cámara

• Fabricantes de sensores:Sony y Nikon
• Superficie del objetivo del CCD:Se corresponde con la resolución de los píxeles
• Tipo de cámara:CCD con enfriamiento interno y externo
• Resolución de los píxeles:24 megapíxeles
• Tiempo de adquisición de imagen:Ajustable entre 1 y 60 segundos
• Capacidad de detección:Con capacidad para detectar grietas de 0,5 mm de diámetro

1.5 Modo de iluminación
Utiliza una configuración de iluminación lateral reflectante de espejo para optimizar el contraste de imagen paraEL Testerlas operaciones.

1.6 Fuente de alimentación

• Válvulas de carga:Ajustable de 0 a 60 V
• Corriente:Ajustable de 0 a 10 A

1.7 Alcance de ensayo
Funciona de forma fiable en un rango de temperatura ambiente de -10°C a 40°C.

1.8 Parámetros de ensayo
Incluye ajustes para el objetivo, la ganancia, el tiempo, el gamma, el contraste y el ancho de datos.

2Configuración del equipo:

3. Especificaciones de rendimiento del equipo:

4. Tipos de defectos detectables

ElEL Testerestá diseñado para identificar una variedad de defectos durante el ensayo de defectos EL. Puede detectar:

• Puntos negros de soldadura
• Manchas negras ocultas de crack
• Niveles de corriente mixta
• Defectos en el proceso de la batería
• Soldadura en frío típica
• Contaminación de la materia prima de las baterías

Estos tipos de defectos son cruciales para mantener los estándares de calidad durante la venta de pruebas de electro luminiscencia, asegurando que cada panel en la línea de producción cumpla con requisitos estrictos.

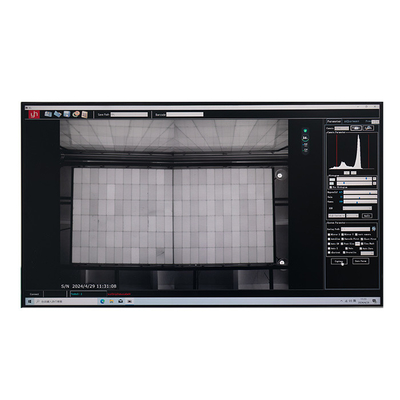

5Software de control dedicado

El software de control ha sido diseñado específicamente para aplicaciones industriales.

• Una interfaz fácil de usar que simplifica el funcionamiento delEL Testerdurante el ensayo de defectos EL en una línea de producción de paneles solares.
• Funcionalidad de consulta de fotos única que mejora el proceso de imagen dentro de unPrueba automática del panel solar EL.
• Escaneo automático de códigos de barras con nombres de archivos basados en datos de códigos de barras,que admite una interfaz en chino y facilita el control de la fuente de corriente constante, ideal para operaciones de venta de pruebas de electro luminiscencia sin problemas.
• Ajustes flexibles para ajustar los criterios de defecto (por ejemplo, el grado y el número de manchas negras, cuadrículas rotas o fragmentos),que recopila automáticamente estadísticas de defectos y genera archivos de texto para el mantenimiento de registros.

6. Amplia aplicación

Esto...EL Testeres versátil y puede utilizarse para probar módulos solares de silicio monocristalino y policristalino.Está diseñado para realizar ensayos de defectos EL confiables en diferentes tipos de paneles en una línea de producción de paneles solares., lo que la convierte en una excelente solución comoTamaño del panel grande el probador.

7Principio de detección de defectos

El principio de detección de defectos empleado por estePrueba automática del panel solar ELCuando se aplica voltaje a una célula solar, ésta emite luz capturada por una cámara de imágenes infrarrojas integrada.con una longitud de difusión menor de portadoresEste contraste permite la identificación precisa de defectos como los derivados de problemas en el procesamiento de obleas de silicio, difusión, grabado, impresión, etc.,Sinterizado y otros procesos de producción, un aspecto fundamental para cualquier venta de ensayos de electro luminiscencia.
