YHMT‐A+A+A+ Advanced IV & Solar Cell Tester para línea de producción de paneles solares 2400mm*1400mm
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | YOHA |
| Certificación | CE |
| Número de modelo | YHMT-A+A+A+ |
| Cantidad de orden mínima | 1 |
| Precio | Contact Us |
| Detalles de empaquetado | Cajas de madera |
| Condiciones de pago | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
En WeChat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.
xDatos del producto
| Espectro de la lámpara | Se aplicará la norma IEC 60904-9. | Intensidad de luz | Se aplican las siguientes condiciones: |
|---|---|---|---|
| No uniformidad de la intensidad luminosa | Se aplican las siguientes condiciones: | Grado de inestabilidad de la irradiación | Se aplicarán las siguientes medidas: |
| Consistencia de los resultados de los ensayos | Se aplicará el método de evaluación de la calidad de los productos. | Error de ensayo de las propiedades eléctricas | ≤ 1% AAA |
Descripción de producto
Pruebador de paneles solares IV
1Nombre del equipo

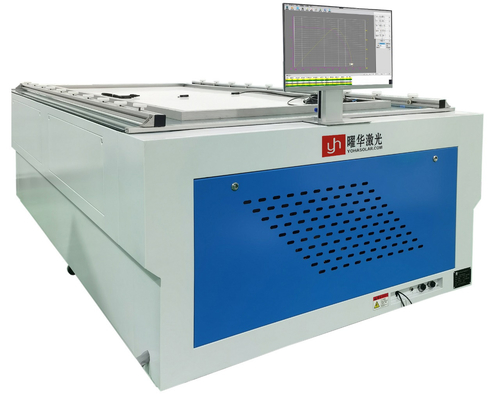

Tester avanzado de células solares IV y YHMT‐A+A+A+
2Objetivo de los equipos
El YHMT-A+A+A+ funciona como unPruebador IVyPruebador de células solares, automatización de pruebas eléctricas de módulos monocristalinos y policristalinos.Línea de producción de paneles solaresla integración, mejoraPrueba del panel solar IVrendimiento y refinamientoIV Medición de la curvaflujos de trabajo.
3Especificaciones básicas y principios de funcionamiento
3.1 Fuente de luz de simulación solar
-
Compatibilidad espectral: cumplimiento de la norma IEC 60904-9
-
Irradiación total: 100 mW/cm2
-
Rango de ajuste: 70120 mW/cm2
-
Uniformidad y estabilidad: ≤ ± 1%
-
Duración del pulso: ajustable en 10~150 ms
-
Número de destellos: Cuenta/reinicio automático
-
Duración de la lámpara de xenón: 200.000 ciclos (Alemania)
-
Emisión: Vertical hacia arriba
3.2 Ancho de banda de medición
-
Área de ensayo: 2700 × 1600 mm
-
El poder: 5 ‰ 700 W
-
Voltado y corriente: 0 ̊200 V (1 mV); 0 ̊20 A (1 mA)
-
Temperatura: 15 ̊35 °C
3.3 Precisión y calibración
-
Repetibilidad: ≤ ± 0,2%
-
Error en el sistema: ≤ ± 1%
-
Compensación automáticapara la irradiación y la temperatura garantiza una fiabilidadIV Medición de la curva
-
Medición de cuatro cablesLa técnica reduce al mínimo los errores.
3.4 Medición y recogida de datos
-
Parámetros: Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh
-
Intervalo de tiempo: 5·10 s ajustable para alta velocidadPrueba del panel solar IV
-

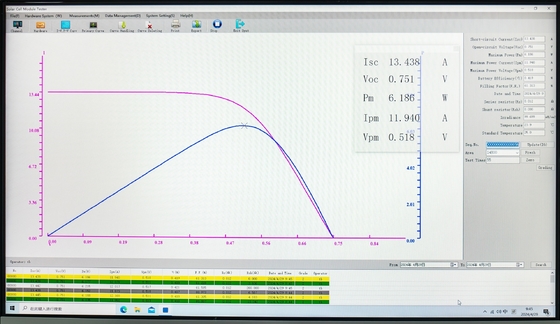

Datos obtenidos: Curvas I-V/P-V con 8.000 puntos para un análisis detallado
-
Comentarios: Propuestas de voz y visualización gráfica del probador IV
3.5 Informes y características del software
-
Display en tiempo real: Vigilancia de las IV en vivo
-
Salida del archivo: Exportaciones de Excel personalizables con gráficos de medición de curvas IV acumuladas
-
Configuración: coeficientes de temperatura de entrada, fecha, números de serie y umbrales de defectos
-
Interfaz centralizada paraLínea de producción de paneles solarescontrol
4Configuración del sistema
| Componente | Especificación | Cuánto tiempo |
|---|---|---|
| Unidad principal (probador IV) | Carga electrónica integrada | 1 |
| Fuente de simulación | Luz de xenón + sistema óptico | 1 |
| Computadora de control | PC de grado industrial | 1 |
| Tarjeta de adquisición A/D | Captura a alta velocidad de 8.000 puntos | 1 |
| Suite de software | Aplicación de control y análisis | 1 |
| La conexión conduce | Arneses estándar | 1 |
| Celda de calibración | Módulo de referencia para el control de la uniformidad | 1 |
Diseñado para las 24 horas del díaPrueba del panel solar IVEn elLínea de producción de paneles solareslas condiciones ambientales.
