Máquina de ensayo de precisión IV para líneas de producción solar ± 0,5% Consistencia 300K Flash Life Compensación de irradiación automática 2400 * 1400

Pruebador de paneles solares IV

Visión general del probador de módulos solares

El probador de módulos solares es un dispositivo de ensayo de alta fiabilidad y precisión diseñado para células solares.una tarjeta de adquisición de datos sincrónica de cuatro canales de ultra alta precisión importada para la recopilación de datos, y una carga electrónica ultralineal profesional para garantizar resultados de prueba precisos.

Especificaciones

Indicadores principales de las pruebas

• Tamaño máximo del módulo medible: 2400 mm × 1400 mm
• Fuente de luz: Lámpara de xenón pulsado de alta energía
• Rango ajustable de intensidad luminosa: 20 ‰ 120 W/Cm2
• Duración de la lámpara de xenón: ≥ 300 000 ciclos
• Uniformidad de la intensidad luminosa: ± 2%
• Alcance de medición y exactitud:
  • Válvula de tensiónSe aplicará el método de calibración de la presión de los conductores.

En la actualidadSe aplicará el método de calibración de los valores de las emisiones de gases de efecto invernadero.

• Error de medición: ≤ 2%
• Error de medición repetido: ± 1%

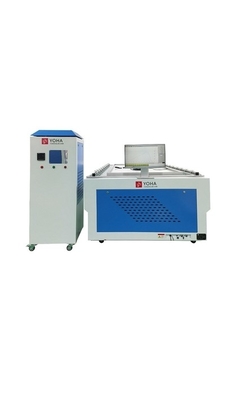

• Configuración del sistema estándar: Banco de ensayos horizontal + gabinete de control vertical + PC + software de ensayo dedicado
• Requisitos de energía: 220V/50Hz/2KW
• Peso: 200 kg
• Las dimensiones externas:
  • En el caso de las máquinas de ensayo, el tamaño de las máquinas de ensayo deberá ser igual o superior a:
  • Cabinet de control: 670 × 610 × 1630 mm

Características del producto

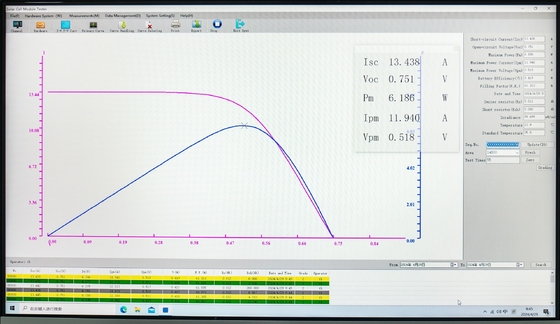

• Parámetros medidos (que se muestran):
  • La curva I-V, la curva P-V, la corriente de cortocircuito (Isc), el voltaje de circuito abierto (Voc), la potencia máxima (Pm), la tensión máxima del punto de alimentación (Vm), la corriente máxima del punto de alimentación (Im), el factor de llenado (FF),Eficiencia de las células (η), Temperatura de ensayo (T).
  • El software también permite la visualización de los parámetros de corriente, voltaje y potencia correspondientes a cualquier punto de la curva a través de la interacción con el ratón.
• Carga electrónica de escaneo lineal profesional: Garantiza la exactitud de las mediciones y garantiza un error de medición lineal de ± 2% en todo el rango de medición.
• Diseño de software simplificado: El software es sencillo de usar y sólo se necesita la corrección de los coeficientes pertinentes durante la calibración.
• Fuente de luz: Utiliza el simulador de lámpara de xenón pulsado, muy popular a nivel internacional, con un dispositivo reflector parabólico para lograr una alta uniformidad de la luz solar simulada,evitar las desviaciones de los resultados de ensayo relacionadas con la temperatura de los simuladores de luz solar en estado estacionario.
• Lámpara de xenón importada: Garantiza la corrección espectral de la fuente de luz y una larga vida útil.
• Mecanismo de medición de células: Utiliza un motor de accionamiento síncrono, reduciendo el ruido operativo y minimizando el daño de las células durante la prueba.
• Función de notificación por voz: permite anunciar los parámetros de medición relevantes por voz, mejorando la eficiencia de la medición y reduciendo las tasas de daño.
• Medición de las células de silicio cristalino: Utiliza una conexión de cuatro cables para garantizar mediciones precisas.
• Proba de semiconductores: Mide la temperatura de la celda de ensayo, garantizando mediciones precisas y fiables de la temperatura.
• Intervalos de medición cortos: El intervalo de tiempo entre ensayos es inferior a 5 segundos, lo que permite medidas rápidas.

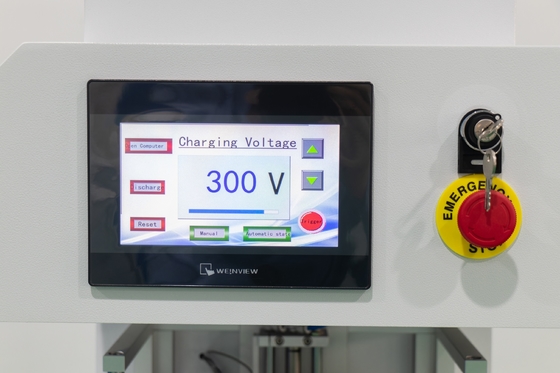

• Interfaz hombre-máquina: La interfaz es fácil de usar, lo que hace que el funcionamiento sea más intuitivo.

Requisitos medioambientales para el probador de módulos solares

• El área de ensayo deberá ser superior a 3 m × 5 m, con una altura de al menos 2,5 m.
• La habitación debe tener una iluminación inferior a 100 lux y debe estar equipada con aire acondicionado de calefacción y refrigeración para estabilizar la temperatura ambiente en torno a 25 °C.
• La fuente de alimentación debe ser de 220 V/2 kW, con conexión fácil y un sistema de conexión a tierra confiable.
• Debe haber suficiente espacio para una sala de almacenamiento conectada a la zona de ensayo, asegurando que la temperatura de las celdas de ensayo sea similar a la temperatura de la sala de ensayo.
• La sala de ensayo debe estar equipada con una interfaz de fuente de aire comprimido y la presión del aire debe ser estable entre 5 y 8 kg/Cm2.
