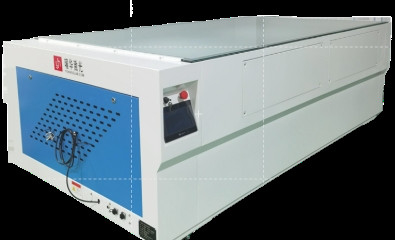

YHMT-A+A+A+ IV Probador de precisión Pruebas de paneles solares para líneas de producción fotovoltaica modernas

Prueba del módulo solar IV

• Modelo de equipo:YHMT-A+A+A+
• Objetivo del equipo:
  Esto...Pruebador IVEl sistema de medición automática de la curva IV de los módulos solares monocristalinos y policristalinos es un componente crítico de un sistema de mediciónLínea de producción de paneles solares. Al integrarPruebas de alta eficiencia IVEn la actualidad, la tecnología de prueba de IV satisface la gran demanda de la fabricación fotovoltaica actual.IV Medición de la curvapara un análisis preciso.

Principales indicadores y principios técnicos:
Fuente de luz de simulación
3.1.1 Compatibilidad espectral: el rango del probador IV cumple los requisitos de distribución de la irradiación espectral de la norma IEC60904-9 (AM1.5).
3.1.2 Irradiación total: 100 mW/cm2
3.1.3 Rango de ajuste de la irradiación: de 20 mW/cm2 a 120 mW/cm2
3.1.4 Uniformidad de la irradiación: ±1%
3.1.5 Inestabilidad de la irradiación: ±0,5%
3.1.6 Duración del pulso único: 60 ms
3.1.7 Función de recuento de destellos: cuenta de destellos y función de reinicio después del reemplazo.
3.1.8 Duración de la lámpara de xenón: 300.000 ciclos (Alemania).
3.1.9 Dirección de irradiación: emisión vertical hacia arriba.

3.2Curva IV Rango de medición:
3.2.1 Área de ensayo efectiva: 2000 mm × 1200 mm
3.2.2 Alcance de ensayo efectivo: de 5 W a 700 W (área de potencia máxima del módulo).
3.2.3 Tensión de medición: de 0 mV a 200 V (resolución de 1 mV).
3.2.4 Corriente de medición: de 0 a 20 mA (resolución de 1 mA).
3.2.5 Temperatura ambiente: entre 15°C y 35°C.

3.3Precisión de medición:
3.3.1 Incoherencia de medición: ±0,5%
3.3.2 Error de medición: ± 1%

3.4Método de medición:Medición con cuatro cables

3.5Curva IV Parámetros de medición:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.

3.6 Intervalo de medición: 5 segundos

3.7Recopilación de datos
El equipo recoge las curvas I-V y P-V con 8000 puntos de recopilación de datos utilizando el estado de la técnicaIV Medición de la curvaEsta integración garantiza que elPruebador IVapoyosPruebas de alta eficiencia IVy proporciona datos diagnósticos precisos en unLínea de producción de paneles solares.

3.8Calibración en condiciones de ensayo:
3.8.1 Compensación automática de la radiación
3.8.2 Compensación automática de la temperatura

3.9Medición de la temperatura:
3.9.1 Compensar y mostrar la temperatura
3.9.2 Medición de temperatura infrarroja incorporada sin contacto

3.10Resultados de las pruebas:
3.10.1 Notificación por voz y aviso de los resultados de las pruebas

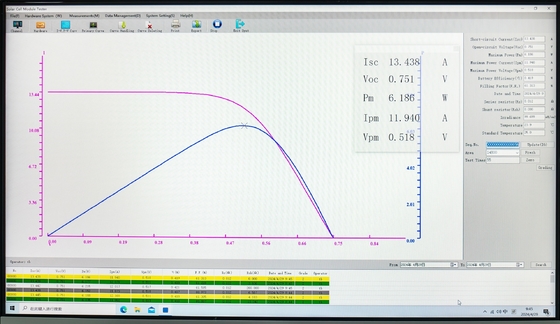

3.10.2 Mostrar el tiempo de ensayo y los parámetros gráficos (curva de características IV)

3.11Reporte del ensayo:
3.11.1 La interfaz de trabajo actual muestra y registra la curva de las características IV a través de una interfaz integradaIV Medición de la curva.
3.11.2 Los parámetros de ensayo principales de todos los módulos podrán guardarse en un fichero especificado en el disco duro.
3.11.3 El usuario puede nombrar el archivo especificado.

3.12Resumen y impresión de los datos:
3.12.1 El resumen de los datos puede realizarse en función del período de tiempo establecido o en cualquier momento.
3.12.2 Imprimir en formato Excel (incluida la salida de curvas de características IV acumuladas).

3.13Software dedicado:
3.13.1 Ingreso del coeficiente de compensación de temperatura
3.13.2 Datos, nombres y números de fila
3.13.3 Incremento automático del punto de partida del número de serie
3.13.4 Configuración defectuosa del rango de parámetros del producto
3.13.5 Parámetro Control centralizado

3.14Horario de trabajo:El probador intravenoso puede funcionar continuamente durante más de 24 horas.

Configuración del equipo:
4.1 Anfitrión de ensayo (incluida la carga electrónica): 1 unidad
4.2 Fuente de luz (incluido el sistema óptico): 1 conjunto
4.3 Computadora: 1 unidad
4.4 Tarjeta A/D de adquisición de datos de alta velocidad: 1 unidad
4.5 Software de medición de la curva IV dedicado: 1 juego
4.6 Batería estándar (para calibración de la irradiación y medición de la curva de uniformidad IV)

Características:

Fuente de alimentación: Mingwei

Sistema de control: PLC de Siemens

Lámpara de xenón: alemán Heimann

Operación con pantalla táctil: Weilin

Reporte de voz: soportado
